專業數字集群車載臺

AP3500

AP3500頻段可選136-174,350-390,400-470，支持多種通信模式：DMR/NXDN/PDT；提供DMR常規和DMR集群，數模兼容，平滑過渡；是一款靈活且擴展性強的專業數字車載終端。產品形態靈活，支持單體、分體和固定臺，可應用到各種環境中，包括車輛、摩托車、固定控制室，為同伴間提供高效的溝通。強大的數字功能、人性化的外觀設計、卓越的通信品質，可全面提升您的管理和工作效率，為應急通信提供堅實可靠的保障。適用于武警、應急、林業、消防、機場、港口、高速公路、城市綜合執法、運輸等需要遠距離通訊、高可靠性要求的領域。

產品方位圖

產品咨詢

產品功能特點

產品技術參數

產品配件

支持多種工作模式：DMR/NXDN/PDT

AP3500支持 PDT/DMR/NXDN 數字集群通信系統業務，實現了語音單呼、組呼、廣播呼叫、緊急呼叫、優先呼叫等豐富的集群通訊功能。

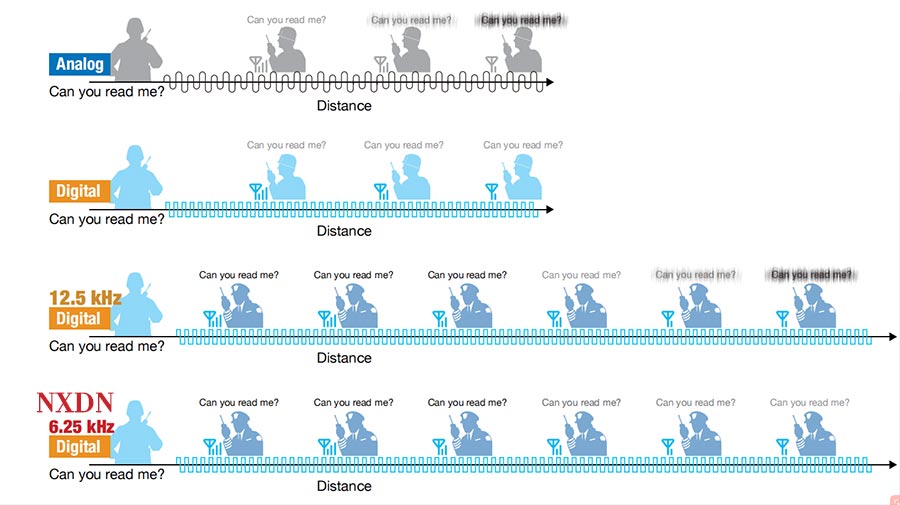

6.25kHz NXDN數字信道
NXDN數字空中接口協議，采用FMDA方式。能夠提供6.25KHz超窄帶物理信道。優異的濾波技術保證了在弱信號情況下依然具有低誤碼率，能夠提供相對遠距離的通信。

DMR常規/DMR集群

AP3500提供DMR常規和DMR集群，兩種數字使用模式。

DMR數字集群系統是一種能夠實大范圍覆蓋，多組用戶同時通訊的大型通訊系統，在集群模式下，AP3500通過單呼、組呼、群呼等呼叫功能，實現豐富的呼叫應用。

北斗/GPS定位（可選）

AP3500內置北斗/GPS定位模塊，常規和集群下都可以實現北斗/GPS定位數據的傳輸。在集群模式下，通過調度臺，可以直接通過在地圖上選擇目標通訊單位進行通訊。

可靠耐用

AP3500，滿足IP54標準，結構堅固耐用，在沖擊震動等嚴苛的使用環境下，均有出色表現。

應用領域

AP3500適用范圍廣泛，適用于武警、應急、林業、消防、機場、港口、高速公路、城市綜合執法、運輸等需要遠距離通訊、高可靠性要求的領域。

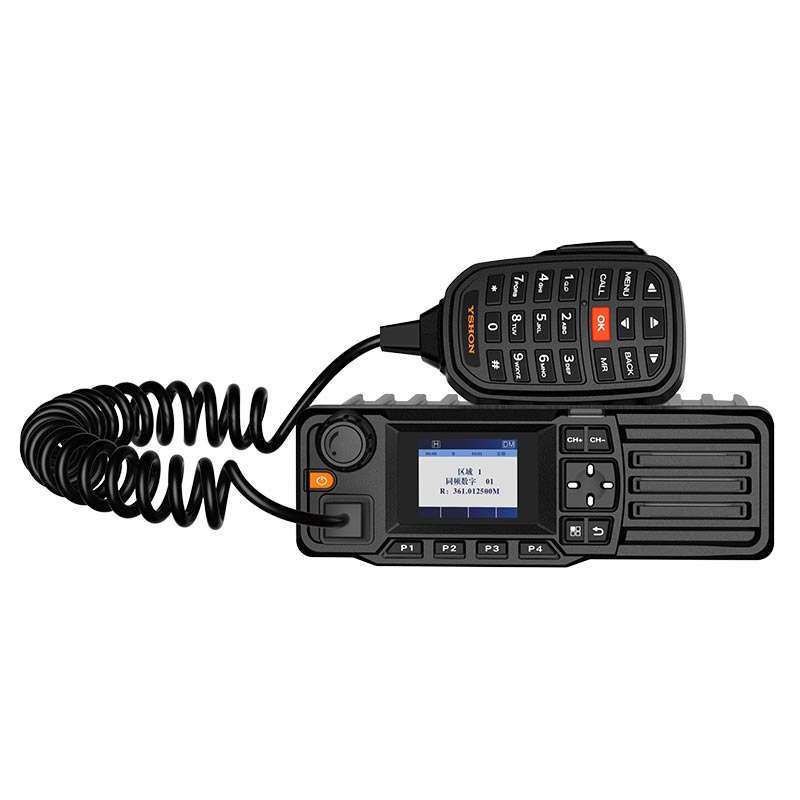

外觀介紹

產品配件

發射機
輸出功率	高功率：25W 低功率：10W
功率容限變化	+2/-3dB (極限條件)
發射頻率誤差	±1.0ppm
發射雜散	≤-36dBm(9KHz～1GHz) ≤-30dBm(1GHz～12.75GHz)
FM 調制	16K0F3E @25KHz 8K0F3E @12.5KHz 4K00F1D @6.25KHz
FSK Error	<2%
4FSK 發射誤碼率	≤1×10-4
4FSK 調制頻偏誤差	≤10.0%
占用帶寬(PDT/DMR)	≤8.5KHz
功率上升/下降時間	≤1.5ms
瞬態切換鄰道功率 (ACTR)	≤-50dB @12.5KHz ≤-60dB @25KHz
4FSK 數字調制方式	12.5KHz(data only):7K60FXD 12.5KHz(data＋voice):7K60FXE
音頻失真	≤3% @ 40% deviation
音頻響應	+1 ~ -3dB
FM交流聲與噪聲	40dB @12.5KHz 45dB @25KHz
鄰道功率	≤-60dB @12.5KHz ≤-70dB @25KHz

接收機
靈敏度(模擬)	0.22μV(FM @ 12dB SINAD) 0.18μV(typ.) (FM @ 12dB SINAD) 0.3μV(FM 20dB SINAD)
靈敏度(數字)	0.20μV(typ.) (@ 5% BER)
鄰道選擇性	60dB @ 12.5kHz 70dB @ 25kHz
互調響應抗擾性	65dB @ 12.5KHz 65dB @ 25KHz
阻塞	90dB @ 12.5KHz 90dB @ 25KHz
共信道抑制	-12dB @ 12.5KHz -8dB @ 25KHz
雜散響應抗擾性	70dB @ 12.5KHz / 70dB @ 25KHz
音頻輸出功率，在5%失真下	3W / 4Ω
傳導發射雜散	<-57dBm(9KHz～1GHz) <-47dBm(1GHz～12.75GHz)

一般規格
頻率范圍	136~174MHz 350~400MHz 400~470MHz 450~520MHz
信道間隔	6.25KHz(NXDN數字)/ 12.5KHz / 25KHz
信道容量	2000
區域容量	64(每區域最多32個信道)
供電要求	13.6V±15%
聲碼器類型	AAMBE+2 / NVOC
頻率穩定度	±1.0ppm
天線阻抗	50Ω
尺寸	170×170×57mm
重量	約1.65kg
